Volvo XC90: Phares xénon

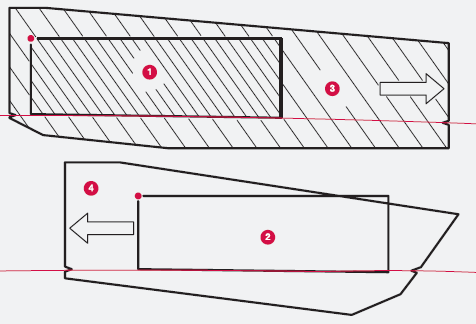

Reproduisez les modèles 3 et 4, vérifiez les cotes. Transférez les modèles sur un matériau adhésif et résistant à l'eau et découpez.

Placez les modèles de sorte que les flèches pointent vers le centre et de sorte que les points sur les modèles correspondent aux points sur les verres de phare. Les repères > < des modèles doivent correspondre aux lignes sur le verre du phare.

Cote de référence modèle 3

La ligne entre les repères des modèles > < doit être longue d'environ 140 mm.

Cote de référence modèle 4

La ligne entre les repères des modèles > < doit être longue d'environ 112 mm.

Adaptation du faisceau d'éclairage des phares xénon actifs (abl), voir page 60.

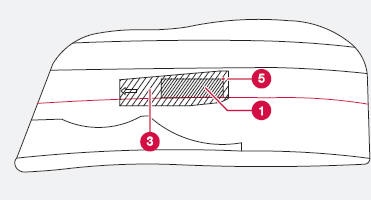

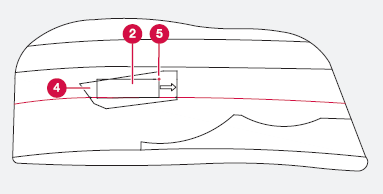

Voiture avec conduite à gauche en circulation à gauche.

1. Écran sur le verre du phare halogène droit
2. Écran sur le verre du phare halogène gauche
3. Écran sur le verre du phare xénon droit
4. Écran sur le verre du phare xénon gauche
5. Point de fixation sur le verre du phare.

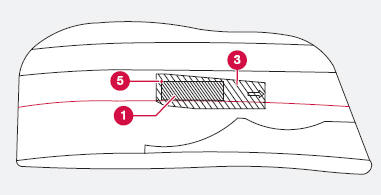

Voiture avec conduite à droite en circulation à droite

1. Écran sur le verre du phare halogène gauche
2. Écran sur le verre du phare halogène droit
3. Écran sur le verre du phare xénon gauche
4. Écran sur le verre du phare xénon droit
5. Point de fixation sur le verre du phare.
