Mazda CX-9: Rangement de la roue de secours et des outils

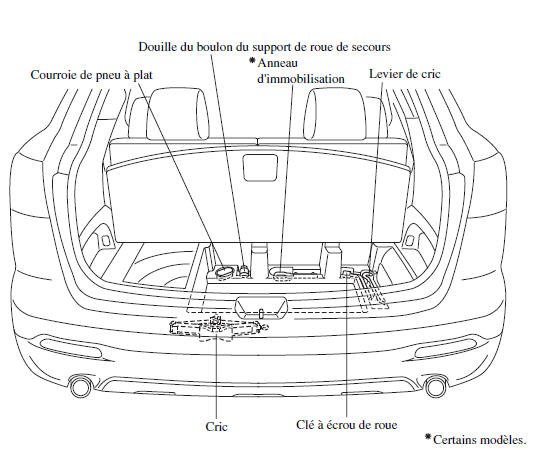

La roue de secours et les outils sont rangés aux endroits indiqués sur l'illustration.

Cric

Pour retirer le cric

1. Ouvrir le compartiment inférieur de compartiment à bagages.
2. Retirer le couvercle.

3. Tourner le boulon à oreilles et la vis du cric dans le sens contraire des aiguilles d'une montre.

Pour fixer le cric

1. Insérer le boulon à oreilles dans le cric en orientant la vis du cric vers la droite et tourner le boulon à oreilles dans le sens des aiguilles d'une montre pour le serrer provisoirement.
2. Tourner la vis du cric dans le sens indiqué sur l'illustration.

3. Tourner le boulon à oreilles bien à fond pour fixer le cric.

Remarque

Si le cric n'est pas complètement fixé, il risquerait de cliqueter pendant la conduite.

Veiller à ce que la vis du cric soit suffisamment serrée.

Entretien

• Garder le cric propre.
• S'assurer que les pièces mobiles sont propres et exemptes de rouille.
• S'assurer que le filetage de la vis est correctement lubrifié.

Roue de secours

Ce véhicule mazda est équipé d'une roue de secours à usage temporaire.

La roue de secours à usage temporaire est plus légère qu'une roue conventionnelle, elle est conçue pour être utilisée de tres courtes périodes. Ne jamais utiliser la roue de secours sur de longs trajets ou pendant longtemps

Prudence

Ne pas installer la roue de secours temporaire à la place d'une des roues avant (roues motrices):

Il est dangereux de conduire avec une roue de secours temporaire sur l'une des roues motrices avant. En particulier sur du verglas ou de la neige. La maniabilité en sera affectée. On risque de perdre le contrôle du véhicule et d'avoir un accident. Changer une roue conventionnelle de l'essieu avant et installer la roue de secours temporaire sur l'essieu arrière.

Attention

L'utilisation d'une roue de secours à usage temporaire peut diminuer la stabilité de conduite en comparaison de celle d'une roue conventionnelle. Conduire prudemment.

Pour éviter d'endommager la roue de secours à usage temporaire ou le véhicule, respecter les précautions suivantes:

• Ne pas dépasser 80 km/h (50 mi/h).
• Ne pas passer sur des obstacles.

  Ne pas passer dans un laveauto automatique. Le diamètre de cette roue étant plus petit que celui d'une roue conventionnelle la garde au sol est réduite.

• Ne pas utiliser de chaîne sur cette roue, car elle ne s'ajustera pas correctement.
• Ne pas utiliser cette roue de secours à usage temporaire sur un autre véhicule; elle a été conçue pour ce véhicule mazda exclusivement.
• N'utiliser qu'une roue de secours temporaire à la fois sur le véhicule.

Remarque

(Avec système de surveillance de pression des pneus)

La roue de secours à usage temporaire ne possède pas de capteur de pression du pneu.

Le voyant clignotera continuellement tant que la roue de secours à usage temporaire est utilisée (page 5-34).

Pour retirer la roue de secours

1. Faire descendre les passagers du véhicule et les faire attendre dans un endroit éloigné du véhicule et du trafic.
2. Ouvrir le compartiment inférieur de compartiment à bagages.

   Se référer à compartiment inférieur de compartiment à bagages à la page 6-191.

3. Retirer le couvercle.

4. Placer la douille sur le boulon de support de la roue de secours, attacher le levier de cric à la douille, et la clé à écrou de roue à l'extrémité opposée du levier de cric.

5. Faire tourner lentement la clé à écrou de roue dans le sens contraire des aiguilles d'une montre jusqu'à ce que la roue de secours touche le sol et que le câble se relâche.

Attention

Ne pas trop relâcher le câble pour éviter d'endommager le support de la roue de secours.

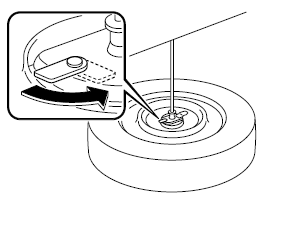

6. Faire tourner le petit levier en haut de la plaque de retenue et enlever celle-ci du centre de la roue.

Remarque

Le pneu crevé enlevé du véhicule pour réparation ne peut pas être transporté sur le support de la roue de secours. Fixer le pneu à plat avec la sangle pour pneu à plat dans le compartiment inférieur du compartiment à bagages (page 7-14).

7. Si la roue de secours temporaire n'est pas réinstallée dans son support, serrer le boulon de celui-ci complètement pour enrouler le câble du support de la roue de secours.

Prudence

Toujours bien resserrer complètement le boulon du support de roue de secours et vous assurer que la roue de secours est bloquée dans la position la plus élevée:

Il est dangereux d'avoir un boulon de support de roue de secours mal attaché. Le câble pourrait se couper, et laisser tomber la roue de secours.

Utiliser une clé à écrou pour serrer le boulon du support, et veiller à le serrer jusqu'à ce qu'un déclic soit émis.

Pour fixer la roue de secours

1. Placer la roue avec la face extérieure vers le haut, faire tourner le petit levier en haut de la plaque de retenue et faire glisser celle-ci par le trou au centre de la roue.

   Faire tourner le petit levier en place.

Remarque

Fixer la roue de secours comme indiqué sur l'illustration ci-dessous.

2. Soulever la roue de secours lentement dans l'ordre inverse de la dépose.

Placer correctement la roue de secours temporaire spécialisée dans le support de roue de secours:

Il est dangereux de placer la roue de secours provisoire spécialisée dans le support de roue de secours en l'orientant dans le mauvais sens, ou d'utiliser une autre roue que la petite roue de secours provisoire conçue pour être utilisée avec ce véhicule.

Car alors la roue de secours sera mal fixée et le support de la roue de secours sera trop près du sol, et la roue risquera de se détacher. Cela pourrait entraîner des blessures ou la mort de quelqu'un.

Toujours bien resserrer complètement le boulon du support de roue de secours et vous assurer que la roue de secours est bloquée dans la position la plus élevée:

Il est dangereux d'avoir un boulon de support de roue de secours mal attaché. Le câble pourrait se couper, et laisser tomber la roue de secours.

Utiliser une clé à écrou pour serrer le boulon du support, et veiller à le serrer jusqu'à ce qu'un déclic soit émis.

Attention

Si vous entendez du bruit en provenance du support de roue de secours pendant que le véhicule est en mouvement, il est possible que le câble du support de la roue de secours soit coupé.

Le faire réparer par un concessionnaire agréé mazda dès que possible.
