Cadillac Escalade: Ancrages inférieurs pour siège d'enfant (système latch)

Le système latch fixe un siège pour enfant en toute sécurité pendant la conduite ou en cas d'accident. Les accessoires latch du siège pour enfant sont utilisés pour fixer le siège pour enfant aux points d'ancrages du véhicule. Le système latch est conçu pour faciliter l'installation d'un siège pour enfant.

Pour utiliser le système latch de votre véhicule, un siège pour enfant avec des fixations latch est nécessaire. Les sièges pour enfant orientés vers l'arrière et vers l'avant compatibles avec le système latch peuvent être correctement installés avec les ancrages latch ou les ceintures de sécurité du véhicule. Ne pas utiliser les ceintures de sécurité et le système d'ancrage latch pour fixer un siège pour enfant orienté vers l'arrière ou vers l'avant.

Les sièges rehausseurs utilisent les ceintures de sécurité du véhicule pour attacher l'enfant dans le siège rehausseur. Si le fabricant recommande de fixer le siège rehausseur avec le système latch, c'est possible à condition que le siège rehausseur puisse être correctement positionné et en l'absence d'interférence avec le positionnement correct de la ceinture à trois points sur l'enfant.

Veiller à suivre les instructions fournies avec le siège pour enfant ainsi que les instructions de ce manuel.

En installant un siège pour enfant avec une fixation supérieure, vous devez également utiliser les ancrages inférieurs ou les ceintures de sécurité pour le fixer correctement. Un siège pour enfant ne doit jamais être installé en utilisant uniquement la fixation et l'ancrage supérieurs.

Le système d'ancrage latch peut être utilisé aussi longtemps que le poids combiné de l'enfant et du siège pour enfant ne dépasse pas 29.5 Kg (65 lb). Utiliser uniquement la ceinture de sécurité, au lieu du système d'ancrage latch, lorsque ce poids combiné dépasse 29.5 Kg (65 lb).

La suite explique comment fixer un siège pour enfant avec ces fixations dans le véhicule.

Tous les sièges du véhicule et tous les sièges d'enfant ne disposent pas d'ancrages inférieurs et de fixations ou bien d'ancrage de sangle supérieure et de fixations.

Ancrages inférieurs

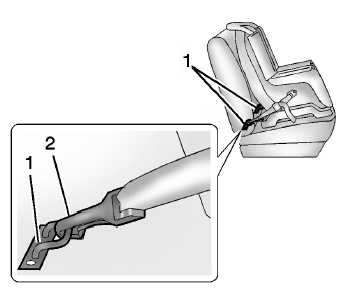

Les ancrages inférieurs (1) consistent en des barres métalliques construites dans le véhicule. Chaque place assise équipée du système latch et susceptible de recevoir un siège d'enfant muni de fixations inférieures dispose de deux ancrages inférieurs (2).

Ancrage de sangle supérieure

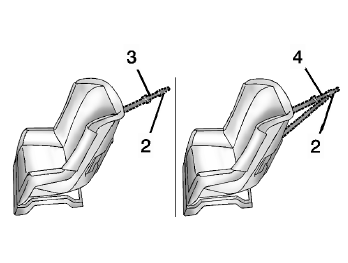

Une sangle supérieure (3, 4) retient la partie supérieure du siège d'enfant au véhicule. Un ancrage de sangle supérieure est construit dans le véhicule. La fixation de la sangle supérieure (2) située sur le siège d'enfant est raccordée à l'ancrage de sangle supérieure située dans le véhicule, ce qui permet de réduire le mouvement vers l'avant et la rotation du siège d'enfant pendant la conduite ou en cas de collision.

Il est possible que le siège pour enfant dispose d'une sangle simple (3) ou d'une sangle double (4). Chacune sera munie d'une seule fixation (2) permettant de fixer la sangle supérieure à l'ancrage.

Certains sièges d'enfant équipés de sangle supérieure sont conçus pour être utilisés avec une sangle supérieure fixée ou non. D'autres exigent la fixation permanente de la sangle supérieure. Au canada, la loi stipule que les sièges d'enfant orientés vers l'avant doivent disposer d'une sangle supérieure et que la sangle doit être fixée. Veiller à lire et suivre les instructions relatives à votre siège d'enfant.

Emplacements de l'ancrage inférieur et de l'ancrage de sangle supérieure

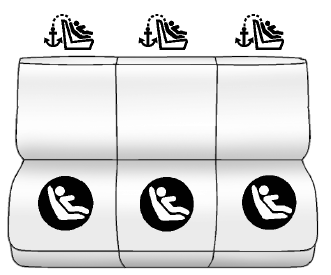

Seconde rangée - 60/40

(Ancrage inférieur): places
assises munies de deux ancrages inférieurs.

(ancrage de sangle
supérieure): places assises avec ancrages de sangle supérieure.

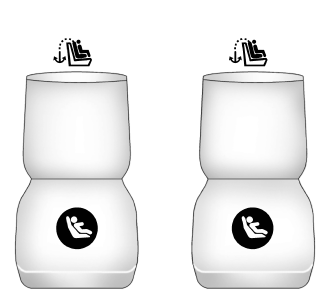

Deuxième rangée - siège baquet

(Ancrage inférieur): places
assises munies de deux ancrages inférieurs.

(ancrage de sangle
supérieure): places assises avec ancrages de sangle supérieure.

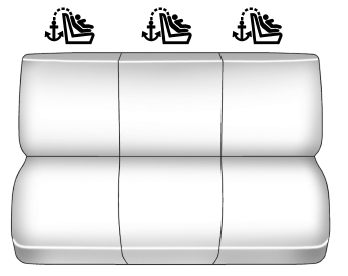

Sièges de la troisième rangée

(ancrage de sangle
supérieure): places assises avec ancrages de sangle supérieure.

Pour vous permettre de repérer les ancrages inférieurs, chaque place assise équipée d'ancrages inférieurs comporte deux étiquettes situées près de la nervure médiane de capot, entre le dossier du siège et le coussin du siège.

Pour localiser les ancrages d'attache supérieure, le symbole d'ancrage d'attache supérieure se trouve près des ancrages d'attache supérieure des sièges de deuxième rangée. Pour les sièges de troisième rangée, le symbole d'ancrage d'attache supérieure se trouve sur le panneau basculant.

Deuxième rangée de sièges -siège baquet

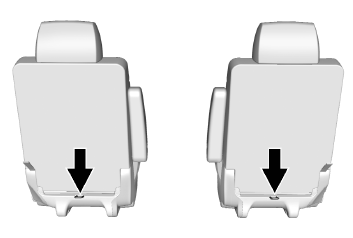

Pour les modèles avec sièges baquet sur la deuxième rangée de sièges, les points d'ancrage pour sangles supérieures se trouvent au bas de l'arrière du coussin de siège, à chaque place assise de la deuxième rangée. S'assurer d'utiliser le point d'ancrage se trouvant du même côté du véhicule que l'emplacement où le siège pour enfant sera placé.

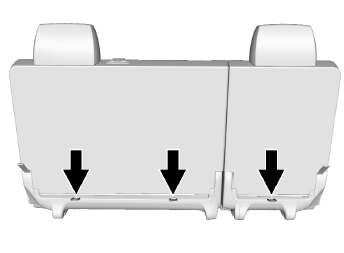

Deuxième rangée de sièges -60/40

Pour les modèles avec sièges rabattables 60/40 à la deuxième rangée de sièges, les points d'ancrage pour sangles supérieures se trouvent au bas de l'arrière du coussin de siège, à chaque place assise de la deuxième rangée.

S'assurer d'utiliser le point d'ancrage se trouvant du même côté du véhicule que l'emplacement où le siège pour enfant sera placé.

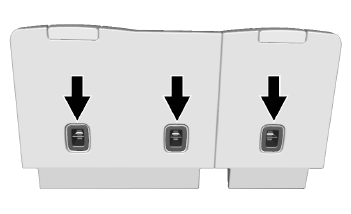

Sièges de la troisième rangée

Pour le siège de troisième rangée, les ancrages d'attache supérieure se trouvent sur l'arrière du dossier de siège. Déplacer le panneau basculant vers l'arrière pour accéder aux ancrages. Utiliser un ancrage sur le même côté du véhicule en tant que position d'assise où le siège pour enfant sera placé.

Ne pas assujettir un siège pour enfant à une position dépourvue d'ancrage d'attache supérieure si la loi exige que l'attache supérieure soit fixée, ou si le mode d'emploi du siège pour enfant indique que l'attache supérieure doit être fixée.

Selon les statistiques d'accident, les enfants et les bébés sont plus en sécurité dans un siège pour enfant ou pour bébé fixé sur un siège arrière. Se reporter à où installer le dispositif de retenue à la  pour de plus amples informations.

Fixation d'un siège pour enfant conçu pour être utilisé avec le système latch

Avertissement Si un siège d'enfant équipé du système latch n'est pas fixé aux ancrages ou avec la ceinture de sécurité, l'enfant risque de ne pas être correctement protégé. En cas d'accident, l'enfant pourrait être sérieusement blessé ou même tué. S'assurer qu'un siège d'enfant équipé du système latch est fixé correctement aux ancrages ou bien utiliser les ceintures de sécurité du véhicule pour le fixer, en suivant les instructions fournies avec ce siège d'enfant et celles contenues dans le présent manuel.

Avertissement Pour réduire le risque de blessures graves ou mortelles lors d'une collision, ne pas attacher plus d'un siège pour enfants à un seul point d'ancrage. Le fait d'attacher plus d'un siège pour enfants sur un seul point d'ancrage pourrait provoquer le desserrage du point d'ancrage ou de la fixation, voir même leur rupture, lors d'une collision. Un enfant ou d'autres occupants pourraient être blessés.

Avertissement Les enfants peuvent être gravement blessés ou étranglés si une ceinture épaulière est enroulée autour de leur cou. La ceinture épaulière peut serrer mais ne peut pas être desserrée si elle est verrouillée. La ceinture épaulière se verrouille lorsqu'elle est entièrement déroulée hors de l'enrouleur. Elle se déverrouille lorsqu'il lui est possible de se rétracter entièrement dans l'enrouleur, mais elle ne peut pas se rétracter si elle est enroulée autour du cou d'un enfant. Si la ceinture épaulière est verrouillée et serrée autour du cou d'un enfant, la seule solution pour desserrer la ceinture consiste à la couper. Boucler toutes les ceinture de sécurité non utilisées derrière le dispositif de retenue pour enfants afin que les enfants ne puissent pas les atteindre. Tirer entièrement la ceinture épaulière hors de l'enrouleur pour activer le verrouillage et serrer la ceinture derrière le dispositif de retenue pour enfants une fois que le dispositif de retenue pour enfants a été installé.

Attention Les fixations latch ne peuvent frotter contre les ceintures de sécurité au risque de dégâts. Au besoin, déplacer les ceintures pour éviter le frottement. Ne pas replier le siège arrière vide avec une ceinture bouclée au risque d'endommager la ceinture ou le siège. Déboucler la ceinture et la replacer en position de rangement avant de replier le siège.

Le véhicule est équipé d'un sac gonflable central avant dans le côté interne du siège conducteur. Même avec un sac gonflable central avant, un siège pour enfant peut être installé dans n'importe quelle position d'assise de la seconde rangée.

Si vous devez fixer plus d'un siège pour enfant sur le siège arrière, se reporter à où installer le dispositif de retenue à la .

Ce système est conçu pour faciliter l'installation de sièges pour enfant.

Lorsque vous utilisez les ancrages inférieurs, ne pas utiliser les ceintures de sécurité du véhicule.

Utiliser plutôt les ancrages du véhicule et les fixations du siège pour enfant pour fixer les sièges.

Certains sièges pour enfant utilisent également un autre ancrage de véhicule pour fixer une sangle supérieure.

1.  Fixer et serrer les fixations inférieures aux ancrages inférieurs. Si le siège pour enfant ne comporte pas de fixations inférieures ou si la position d'assise désirée ne comporte pas d'ancrages inférieurs, fixer le siège pour enfant avec les ceintures de sécurité et l'ancrage supérieur lorsque le fabricant du siège le recommande. Se reporter aux instructions du fabricant du siège pour enfant et aux instructions du présent manuel.

   Pour les positions assises externes de troisième rangée, si l'appuie-tête empêche l'installation adéquate du siège pour enfant, déposer l'appuie-tête. Voir " dépose et repose de l'appuie-tête " sous ancrages inférieurs et attaches pour enfants (système latch) à la .

1. Repérer les ancrages inférieurs correspondant à la position assise désirée.
2.  Placer le siège d'enfant sur le siège.
3.  Attacher et serrer les fixations inférieures du siège pour enfant aux ancrages inférieurs.

2. Si le fabricant du siège pour enfant recommande de fixer la sangle supérieure, l'attacher et la serrer à l'ancrage de sangle supérieur. Se reporter au mode d'emploi du siège pour enfant et aux étapes qui suivent :

1.  Repérer l'ancrage de sangle supérieure.

   Pour le siège de troisième rangée, déplacer le panneau basculant vers l'arrière pour accéder aux ancrages d'attache supérieure.

2. Acheminer, fixer et serrer la sangle supérieure conformément aux instructions fournies avec votre siège d'enfant et suivre les instructions suivantes :

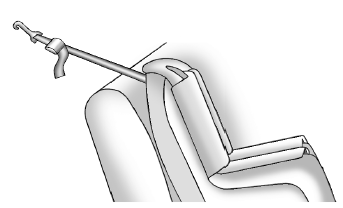

Si la place utilisée ne comporte pas d'appuie-tête et si vous utilisez une sangle simple, acheminer la sangle sur le dossier du siège.

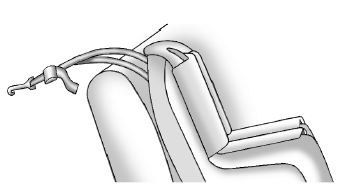

Si la place utilisée ne comporte pas d'appuie-tête et si vous utilisez une sangle double, acheminer la sangle sur le dossier du siège.

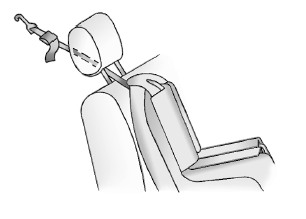

Si la position assise utilisée dispose d'un appuie-tête réglable et si vous utilisez une sangle simple, lever l'appuie-tête et passer la sangle dessous, entre ses tiges.

Si la position utilisée comporte un appui-tête fixe et qu'une attache unique est utilisée, acheminer l'attache au retour de l'intérieur ou de l'extérieur de l'appui-tête.

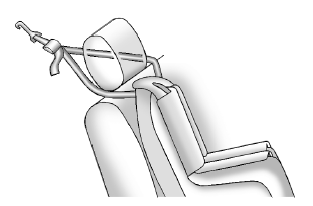

Si la place utilisée comporte un appuie-tête fixe ou un réglable et que vous utilisiez une sangle double, faire passer la sangle autour de l'appuie-tête.

3. S'assurer que le siège pour enfant est solidement fixé avant d'y installer un enfant. Pour vérifier, saisir le siège pour enfant dans la trajectoire du système latch et tenter de le déplacer latéralement et d'avant en arrière. Une installation correcte du siège d'enfant ne devrait pas laisser un jeu de plus de 2.5 Cm (1 po).

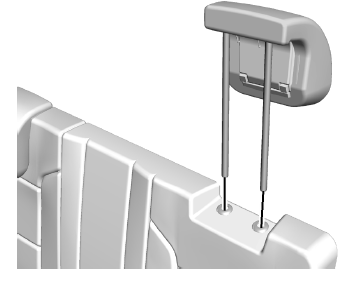

Dépose et repose de l'appuie-tête

1. Replier partiellement le dossier vers l'avant. Voir sièges de la troisième rangée à la  pour de plus amples renseignements.

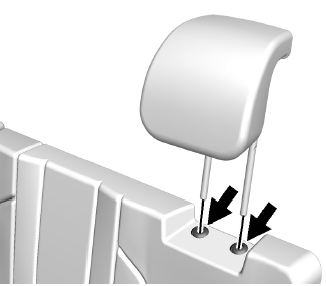

2. Presser les deux boutons sur les tiges de l'appuie-tête en même temps et tirer l'appuie-tête vers le haut.
3.  Lorsque le siège d'enfant est retiré, reposer l'appuie-tête avant d'utiliser la position assise.

Avertissement Si les appuie-tête ne sont pas posés et réglés correctement, les risques de lésions du cou/de la moelle épinière seront plus importants en cas d'accident. Ne pas rouler sans poser et régler correctement les appuie-tête de tous les occupants.

4. Acheminer l'attache supérieure de siège pour enfant sous l'appui-tête.

5. Avec l'appui-tête dirigé vers l'arrière, introduire les montants d'appui-tête dans les orifices du haut du dossier de siège.
6. Pousser l'appuie-tête vers le bas.
7.  Essayer de déplacer l'appuie-tête pour vous assurer qu'il est bloqué en place.
