Mazda CX-9: Combiné compteurs et indicateurs

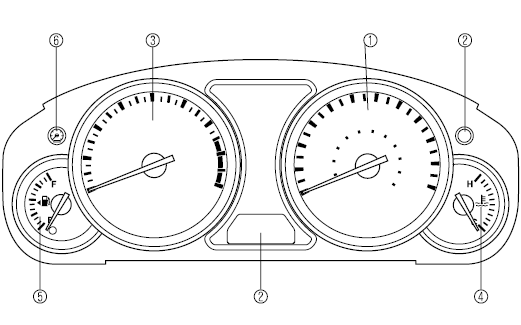

Compteurs et jauges

1. Compteur de vitesse

2. Compteur totalisateur, compteur journalier et sélecteur de compteur journalier

3. Compte-tours
4. Jauge de température du liquide de refroidissement du moteur
5. Jauge de carburant
6. Eclairage du tableau de bord

REMARQUE

Lorsque le contacteur est mis sur la position ON, les jauges du tableau de bord s'allument.

Compteur de vitesse

Le compteur de vitesse indique la vitesse du véhicule.

Compteur totalisateur, compteur journalier et sélecteur de compteur journalier

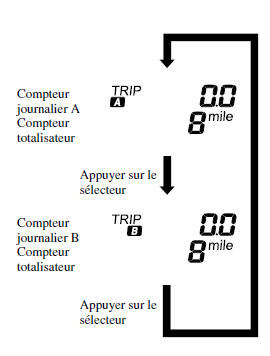

Le mode d'affichage peut être changé entre l'affichage du compteur journalier A et l'affichage du compteur journalier B en appuyant sur le sélecteur pendant que l'un d'eux est affiché. Le mode sélectionné sera affiché.

Compteur totalisateur

Le compteur totalisateur enregistre la distance totale parcourue par le véhicule.

Compteur journalier

Le compteur journalier peut enregistrer la distance totale parcourue pour deux trajets. Une est enregistrée dans le compteur journalier A, et l'autre dans le compteur journalier B.

Par exemple, le compteur journalier A peut enregistrer la distance d'un point d'origine, et le compteur journalier B la distance à partir de quand le plein de carburant est fait.

Lorsque le compteur journalier A est sélectionné, si l'on appuie sur le sélecteur de nouveau à moins d'une seconde cela changera l'affichage au compteur journalier B.

Lorsque le compteur journalier A est sélectionné, TRIPA sera affiché. Lorsque le compteur journalier B est sélectionné,TRIP B sera affiché.

Le compteur journalier enregistre la distance parcourue par le véhicule jusqu'à ce que le compteur soit remis à zéro. Pour remettre le compteur à zéro ("0.0"), maintenir le sélecteur enfoncé pendant une seconde ou plus. Ce compteur peut être utilisé pour calculer la distance parcourue lors d'un voyage ou la consommation de carburant.

REMARQUE

Seuls les compteurs journaliers enregistrent des dixièmes de kilomètre (mille).

L'enregistrement des compteurs journaliers sera remis à zéro lorsque:

• L'alimentation est interrompue (le fusible grillé ou la batterie est débranchée).

• Le véhicule atteint 999,9 kilomètres (milles).

Compte-tours

Le compte-tours indique le régime moteur en milliers de tours par minute (r/min = tr/ mn).

ATTENTION

Ne pas pousser le régime moteur jusqu'à la ZONE ROUGE du comptetours. Cela peut endommager le moteur.

Jauge de température du liquide de refroidissement du moteur

Cette jauge de température du liquide de refroidissement du moteur indique la température du liquide de refroidissement du moteur.

Si l'aiguille est près du H, elle indique une surchauffe.

ATTENTION

Le fait de conduire avec un moteur qui surchauffe peut sérieusement l'endommager (page 7-18).

Jauge de carburant

La jauge à carburant indique la quantité approximative de carburant restant dans le réservoir lorsque le contacteur est mis sur ON.

Il est recommandé de garder le réservoir à plus de 1/4 plein. Lorsque le voyant de niveau bas de carburant s'allume ou si l'aiguille est près du niveau E, refaire le plein d'essence dès que possible.

REMARQUE

Après qu'on ait refait le plein de carburant, un certain temps peut être nécessaire avant que l'indicateur se stabilise. En outre, il est possible que l'indicateur dévie lors de la conduite sur une pente ou dans un virage, en raison des mouvements du carburant à l'intérieur du réservoir.

La direction de la flèche ( ) à côté du voyant de niveau bas de
carburant indique que la trappe de remplissage de carburant est du côté gauche du véhicule.

Eclairage du tableau de bord

Tourner la commande pour régler la luminosité du combiné d'instruments et des autres éclairages du tableau de bord.

REMARQUE

• La luminosité des éclairages du tableau de bord peut être réglée lorsque l'interrupteur de phares est à la position   ou
  .


• Lorsqu'il n'est plus possible de régler davantage la luminosité des éclairages du tableau de bord, un bip sonore retentira.

Annulation du gradateur d'éclairage (Eclairages du compteur noir et du tableau de bord)

Lorsque l'interrupteur de phares est à la position   ou
  , la luminosité du combiné
d'instruments et de l'affichage des informations diminue.

Lors de la conduite sur des routes enneigées ou dans le brouillard, ou dans toute autre situation où la visibilité du combiné d'instruments ou de l'affichage des informations est réduite dû aux reflets de la luminosité environnante, annuler le gradateur d'éclairage et augmenter l'intensité de l'éclairage.

Pour annuler le gradateur d'éclairage, appuyer sur la commande d'éclairage du tableau de bord.

REMARQUE

• Ce symbole ( )
  indique la commande permettant de régler la luminosité de l'éclairage du tableau de bord.

• Si on annule le gradateur d'éclairage, la luminosité du combiné d'instruments et de l'affichage des informations ne diminuera pas lorsqu'on remet l'interrupteur de phares sur la position   ou
  . Appuyer sur la commande
  d'éclairage du tableau de bord pour activer le gradateur d'éclairage.
