Mazda CX-9: Fusibles - Entretien réalisable par le propriétaire - Entretien - Manuel du conducteur Mazda CX-9Mazda CX-9: Fusibles

Le circuit électrique du véhicule est protégé par des fusibles.

Si un des feux, accessoires ou commandes ne fonctionne pas, vérifier la protection du circuit relié. Si un fusible est fondu, le filament se trouvant à l'intérieur sera coupé.

Si le même fusible fond de nouveau, ne pas utiliser ce système et s'adresser à un concessionnaire agréé mazda dès que possible.

Remplacement d'un fusible

Remplacement des fusibles derrière la boîte à gants

Si le système électrique ne fonctionne pas, inspecter les fusibles derrière la boîte à gants.

  1. S'assurer que le contacteur est en position d'arrêt et que les autres interrupteurs sont hors tension.
  2. Ouvrir la boîte à gants.
  3. Retirer le couvercle.



  1. Tirer le fusible droit à l'aide de l'outil de retrait fourni dans la boîte à fusibles du compartiment moteur.


  1. Vérifier le fusible et le remplacer s'il est fondu.Insérer un fusible neuf de même valeur,
  2. Insérer un fusible neuf de même valeur, et s'assurer qu'il est fermement installé.

    S'il n'est pas fermement installé, le faire installer par un mécanicien expérimenté. Nous recommandons un concessionnaire agréé mazda.

    Si un fusible de rechange n'est pas disponible, utiliser un fusible de même valeur d'un circuit non nécessaire à la conduite du véhicule, comme le fusible room.

Attention

Toujours remplacer un fusible par un de la même valeur. Sinon cela risque d'endommager le circuit électrique.

  1. Réinstaller le couvercle en prenant soin qu'il est bien installé.

Remplacement des fusibles sous le capot

Si les phares ou d'autres composantes électriques ne fonctionnent pas et que les fusibles se trouvant dans l'habitacle sont corrects, vérifier le porte-fusibles situé dans le compartiment moteur. Si un des fusibles est fondu, il doit être remplacé.

Suivre les étapes suivantes:

  1. S'assurer que le contacteur est en position d'arrêt et que les autres interrupteurs sont hors tension.
  2. Enlever le couvercle du porte-fusibles ou de boîte de relais.



Porte-fusibles

Boîte de relais
Boîte de relais

  1. Si un des fusibles autre que le fusible main est fondu, le remplacer par un de même ampérage.

Prudence

Ne pas remplacer le fusible principal soi-même. Confier le remplacement à un concessionnaire agréé mazda:

Il est dangereux de remplacer soimême le fusible, car le fusible main est un fusible à haute intensité de courant. Si l'on effectue incorrectement le remplacement, on risque de se faire électrocuter ou de causer un court-circuit pouvant entraîner un incendie.

  1. Réinstaller le couvercle en prenant soin qu'il est bien installé.

Description des panneaux à fusibles

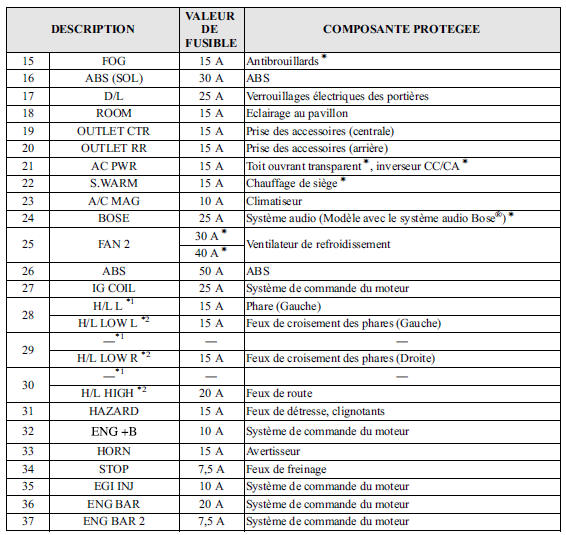

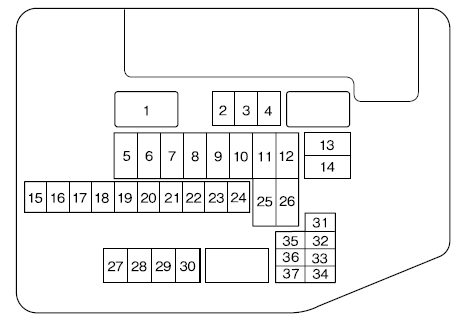

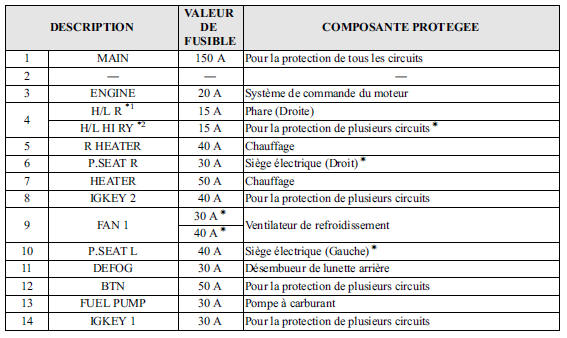

Porte-fusibles (compartiment moteur)



*1 Avec phares à décharge en xénon


*1 Avec phares à décharge en xénon

*2 Avec phares à halogène

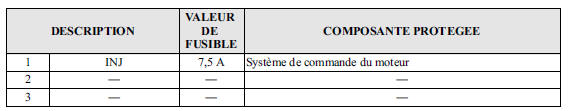

Boîte à relais (compartiment du moteur)

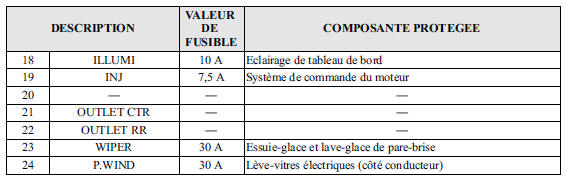

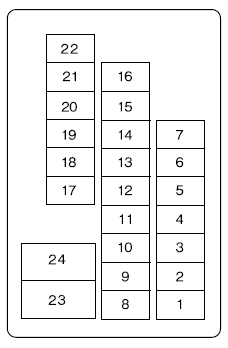

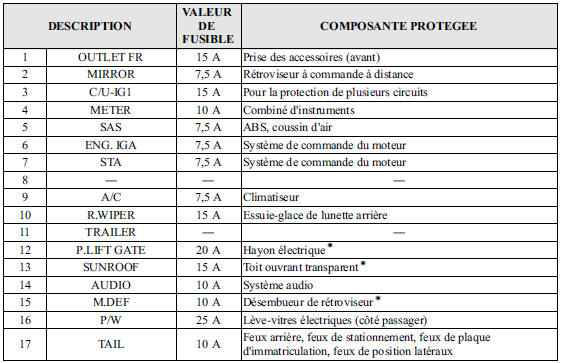

Porte-fusibles (boîte à gants)


Porte-fusibles (boîte à gants)
