Volvo XC90: Généralités
La placement des câbles peut être légèrement différent en fonction de la version du moteur. Les pièces indiquées dans la liste ont toutefois le même emplacement
Pour éviter d'endommager le système électrique de la voiture en cas de court-circuit ou de surcharge, les fonctions et composants électriques sont tous protégés par un certain nombre de fusibles.

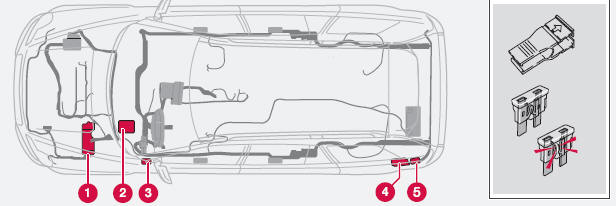

Les fusibles se trouvent à cinq endroits différents dans la voiture :
- Boîtier de fusibles/relais dans le compartiment moteur.
- Boîtier de fusibles dans l'habitacle sur la paroi d'isolation sonore du côté conducteur.
- Boîtier de fusibles dans l'habitacle sur la paroi du tableau de bord côté conducteur.
- Boîtier de fusibles dans le compartiment à bagages.
- Boîtier de fusibles dans le compartiment à bagages - executive*
Le non-fonctionnement d'un composant ou d'une fonction du système électrique peut être dû à un fusible grillé suite à une surtension temporaire.
- Reportez-vous au schéma des fusibles pour situer le fusible.
- Retirez le fusible et examinez-le sur le côté pour déterminer si le filament courbé a fondu.
- Le cas échéant, remplacez-le par un fusible de même couleur et de même ampérage.
Attention
N'utilisez jamais d'objet étranger ni un fusible avec un ampérage supérieur à la valeur indiquée en remplacement. Cela pourra entraîner des dommages considérables sur le système électrique et causer un incendie.
Un certain nombre de fusibles de rechange se trouvent dans la paroi du tableau de bord accompagnés d'une pince afin de faciliter le remplacement des fusibles.
Si un même fusible grille à plusieurs reprises, le système concerné est probablement défectueux.
Volvo recommande alors de consulter un atelier volvo agréé pour un contrôle.
